过载报警、有状态信号、水位控制器直接启停电动机的控制电路

返回列表来源:鼎兴 发布日期 2020-09-10 浏览:-

过载报警、有状态信号、水位控制器直接启停电动机的控制电路

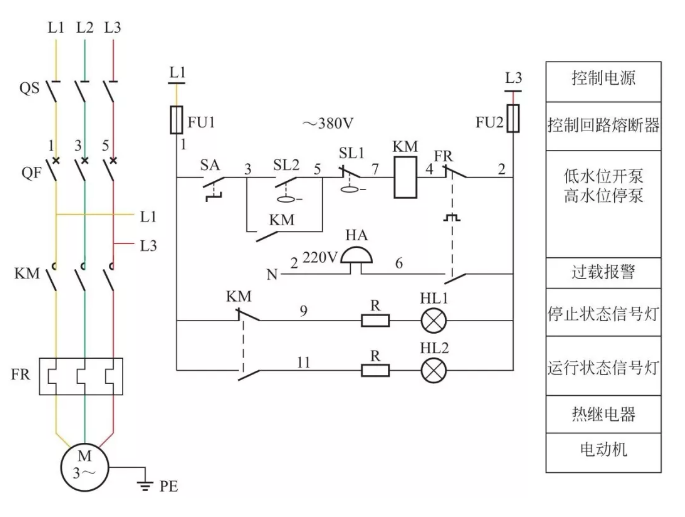

原理图:




过载报警、有状态信号、水位控制器直接启停电动机的控制电路


电路工作原理

      控制开关SA已在合位,为启动水泵作好电路准备。接触器KM动断触点闭合→9号线→信号灯HL1→2号线,信号灯HL1得电,亮灯表示水泵回路送电。 水位下落到规定位置,水位控制器SL2动合触点闭合,发出启动水泵指令。电源L1相→控制回路熔断器FU1→1号线→控制开关SA触点接通→3号线→水位控制器SL2动合触点→5号线→水位控制器SL1动断触点→7号线→接触器KM线圈→4号线→继电器FR的动断触点→2号线→控制回路熔断器FU2→电源L3相,构成380V电路。

       接触器KM线圈得到交流380V的工作电压动作,接触器KM动合触点闭合(将水位触点SL1动合触点短接)自保,维持接触器KM的工作状态。接触器KM三个主触点同时闭合,电动机绕组获得三相380V交流电源,电动机启动运转,驱动机械设备工作。

      接触器KM动合触点闭合→11号线→信号灯HL2→2号线,信号灯HL2得电,亮灯表示水泵运转状态。水位上升达到规定位置,水位控制器SL1动断触点断开。切断接触器KM线圈控制电路,接触器KM断电释放,KM的三个主触点同时断开,电动机停止转动,泵停止工作。遇到紧急情况,断开控制开关SA,电动机停止运转,泵停止工作。

       电动机过负荷时,热继电器FR动作,动断触点FR断开,接触器KM断电释放,KM的三个主触点同时断开,电动机绕组脱离三相380V交流电源停止转动,机械设备停止工作。热继电器FR动合触点闭合,电源L3相→控制回路熔断器FU2→2号线→闭合的热继电器FR动合触点→6号线→电铃HA线圈→2号线→电源N极。电铃HA线圈得电,铃响表示水泵是过负荷停机。



过载报警、有状态信号、水位控制器直接启停电动机的控制电路实物接线图
