流量开关

热导式流量开关

产品分类: 流量开关
    DX-600系列热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢﹑锈垢等污垢附着,抗污能力更强,工作更稳定。
    订购热线:400-886-9935

      产品简介

      DX-600系列热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢﹑锈垢等污垢附着,抗污能力更强,工作更稳定。

      产品展示

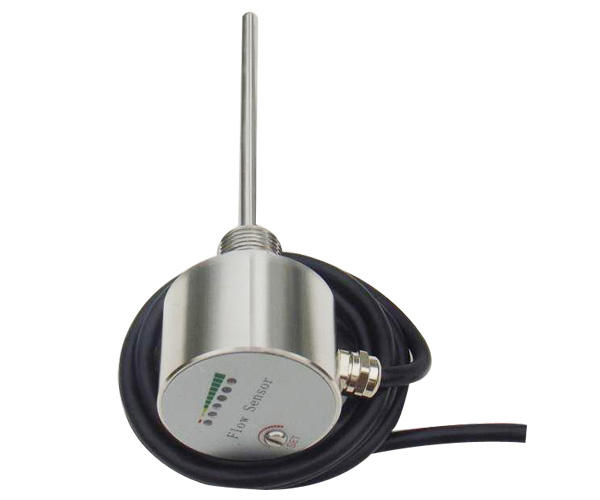

      热导式流量开关

      产品特点

      热导式流量计特点

      独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar ,指示灯直接显示流量,可选继电器﹑模似量输出或模似开关量一体化输出。

      DX-600系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流速;介质存在/不存在;介质流动/静止;监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。

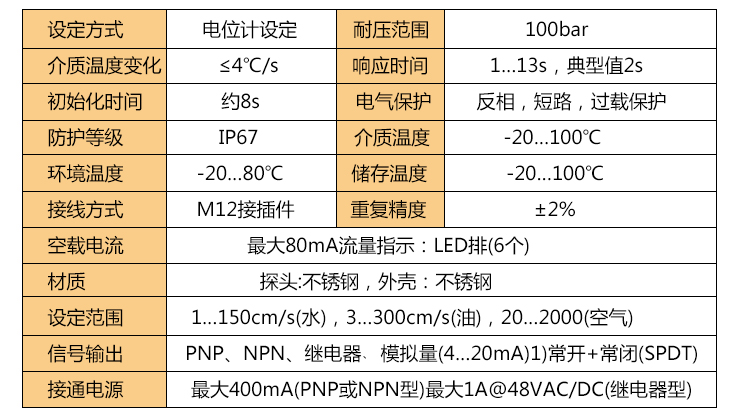

      技术参数

      热导式流量开关技术参数

      接线图

      热导式流量开关接线图


      注:模拟量输出型只有直流供电

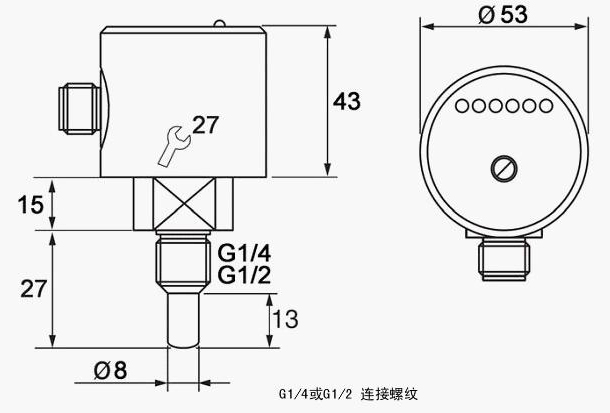

      尺寸图

      热导式流量开关的尺寸

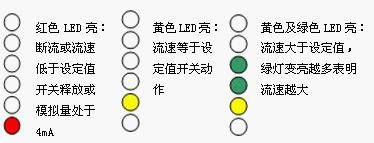

      LED功能及设定(开关量型)

      LED功能及设定(开关量型)

      将流量开关装好,使介质以需要监测的流速流动,调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。

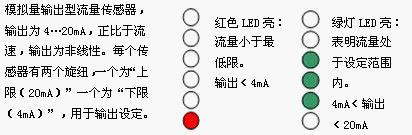

      LED功能及设定(模拟量型)

      LED功能及设定(模拟量型)

      将流量传感器装好,使介质以需要监测的低限流速流动,调整下限旋钮,使第四个绿色LED亮(20mA)此后,输出将正比于静止和上限之间的流速,即4mA对应静止流速,20mA对应上限流速。

      流量传感器

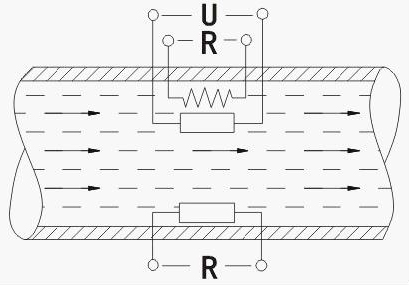

      工作原理

      DX-600系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。
