1、自洁式过滤器是根据流体压差原理设计的一种新型过滤装置，其结构特点是过滤网的前端水流通道上，安装了一个可以截流的蝶阀阀瓣，工作时阀瓣打开，排污时阀瓣截流，在压力作用下，水经滤网由外向内冲涮，将污物杂质收集起来由排污口排出。该装置的驱动方式可以是手柄、蜗轮，电动等。

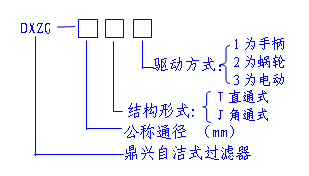

2、型号编制

1、工作过程

蝶阀阀瓣全开，水流经过滤网后，由出水口排出，杂物被滤网截留下来，此时排污阀关闭。

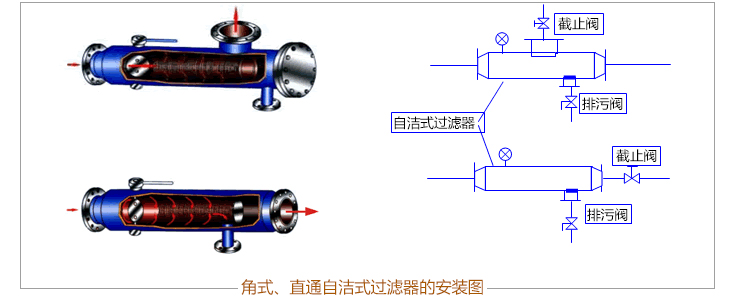

角式、直通自洁式过滤器的安装图

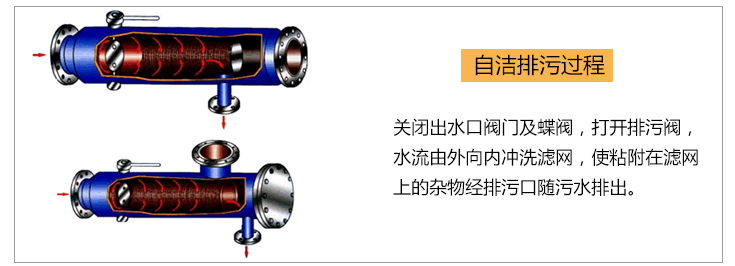

2、自洁排污过程

关闭出水口阀门及蝶阀，打开排污阀，水流由外向内冲洗滤网，使粘附在滤网上的杂物经排污口随污水排出。

1、 严格按照自洁式过滤器标示的进出水方向安装，定期冲洗与排污。

2、 保证排污口垂直向下安装，并预留好排污阀安装及排污空间。

3 、工作状态下，也可不关闭出水口阀门，直接关闭蝶阀，打开排污阀实施排污。
