水位标尺

DXSC型顶装式水位标尺

产品分类: 水位标尺
    DXSC型顶装式水位标尺是我公司针对地下水池,水箱等不易直接观察液位变化的密闭容器,专门研发的一种新型的水位标尺,该产品特点在于:能够远距离直接观察水位的变化情况,显示准确,故障率低,使用寿命长,安装维护简单等特点。
    订购热线:400-886-9935

      DXSC型水位标尺产品简介

      DXSC型顶装式水位标尺是我公司针对地下水池,水箱等不易直接观察液位变化的密闭容器,专门研发的一种新型的水位标尺,该产品特点在于:能够远距离直接观察水位的变化情况,显示准确,故障率低,使用寿命长,安装维护简单等特点。

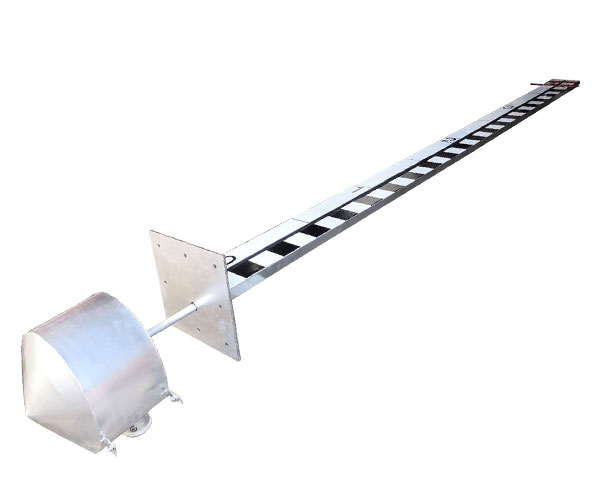

      DXSC型水位标尺产品展示

      DXSC型水位标尺

      型号编制


      DXSC型水位标尺工作原理

      DXSC型顶装式水位标尺利用水池中浮漂的浮力带动连杆指针指示当前水位位置,当水位上升,浮漂随着水池水位的上升带动连杆指针上升;当水位下降时,浮漂随着水池水位的下降带动连杆指针下降,从而精确显示实时水位。

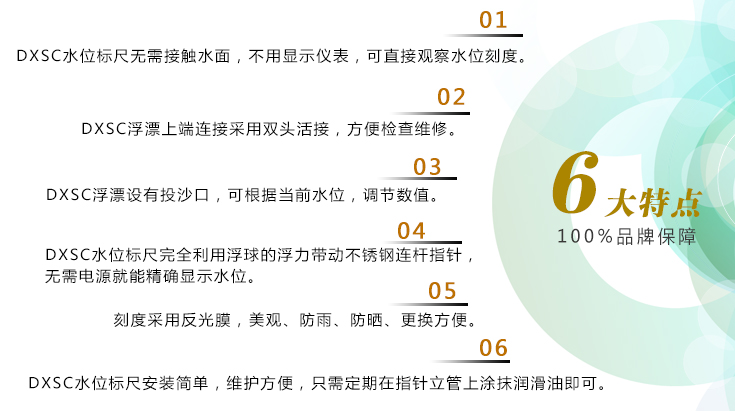

      产品特点

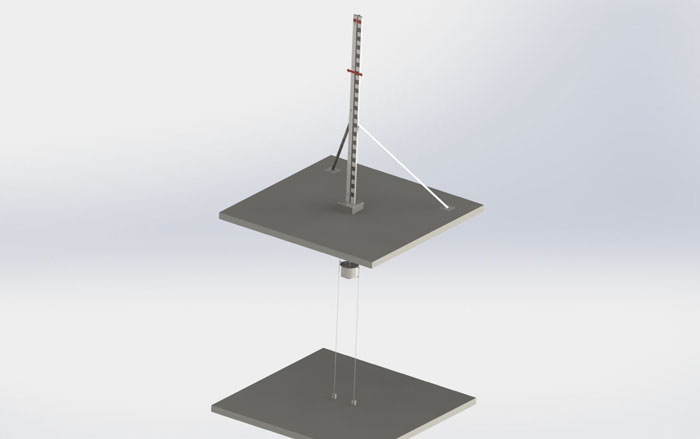

      安装要求

      顶装式水位标尺的安装顺序为从上往下。先安装地面上的部分,再安装水池下的部分


      1.顶装式水位标尺地面上部分的安装(安装水位标尺及斜支撑):

       (1)根据水位标尺底板和穿DN20钢管孔的位置,确定好混凝土台的长宽及预埋套管的位置。

       (2)水位标尺反光膜已贴上,底板、矩形方管、指针、斜撑出厂前已焊接。

       (3)用铁丝或绳子固定好指针,不要让水位标尺竖起来时滑动,伤到施工人员,绳子或铁丝固定位置要方便解开。

       (4)根据水位标尺底板孔位置,分别钻孔后用膨胀螺栓固定水位标尺。

       (5)根据水位标尺位置,将斜支撑固定在水位标尺后面两侧2米高位置,上面连接采用焊接或螺钉连接,下面分别根据斜撑底板位置钻孔,用膨胀螺栓固定水位标尺。

      2.顶装式水位标尺水池以下部分的安装(安装导杆、预埋件及浮漂)

       (1)松开固定指针的绳子或铁丝,缓缓将DN20的指针连杆滑动到水池中,在下面带上浮漂(缠上生料带),拧紧浮漂上的卡子,使卡子孔与浮漂轴线在同一平面中。

       (2)根据浮漂位置,确定导杆固定点,两根导杆需垂直于地面穿过浮漂卡子孔,且两根导杆与浮漂轴线在一个平面。

       (3)根据导杆上端位置,在水池顶端钻孔,将带钩膨胀螺栓连接水池顶面;根据导杆下端位置,预埋好几字形预埋件,上面露出100mm;

       (4)导杆螺纹长的一边穿过预埋件中心孔,螺纹短的那头带上M8的吊环螺母,与水池顶面带钩膨胀螺栓挂在一起,然后再上紧预埋件底端的螺母,使导杆拉直。

       (5)安装完成后润滑立管。现场进行测试,利用浮漂投沙口,调节指针位置,保证水池水位与显示的水位一致。

      注意事项

      1.在指针立管上涂抹少量黄油,用于润滑。

      2.测试水位标尺无误后,盖上浮漂投沙口盖子。

      3.禁止随意拆卸水标尺顶端固定板。

      4.在搬运放置水标尺时,应注意将水标尺背面架空,避免将背面的限位外壳压变形。

      5.水位标尺因为长度过长,在现场运输和安装过程中禁止撞击指针立管。划伤水标尺刻度膜,指针立管的上的铁丝或绳子应该在水标尺固定后再松开。
