压力传感器

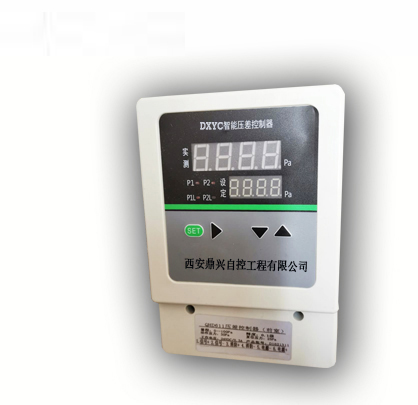

DXYC-611智能压差控制器

产品分类: 压力传感器

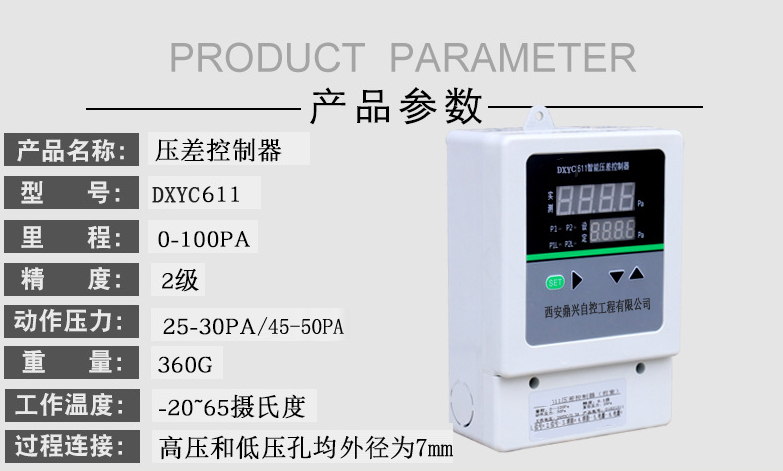

    工作电压:AC85-260V(可定制) 精度等级:0.25 工作温度:-10℃~50℃ 显示范围:-1999~1999
    订购热线:400-886-9935

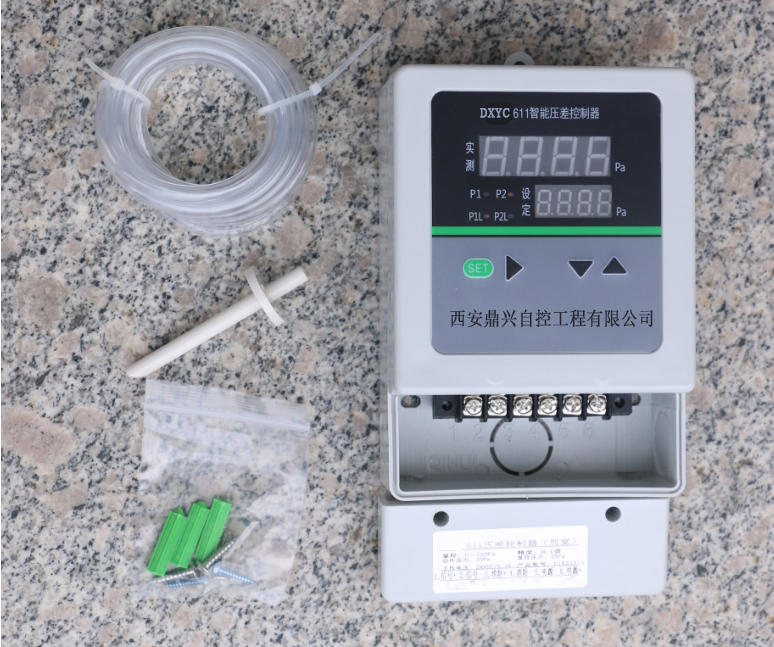

      DXYC-611标配



      使用安装说明

      QHD-611


      安装位置说明:

      1、对于前室、封闭避难层,由于余压控制区域为多个上下不贯通的空间,需要在每层前室设余压传感器,余压传感器的探测点设于前室,余压设定值为25-30pa,当系统控制区域超压时,系统联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀,以保证前室正压为设定值。



      2、对于楼梯间,由于余压控制区域为一个空间且上下贯通,余压传感器仅在整个建筑楼梯间高度的1/3处安装一个,余压传感器的探测点一侧设于楼梯间,另一侧设于走道,余压设定值为40-50pa,当系统控制区域超压时,系统联动控制泄压阀执行器,根据实际余压值与设定值的差异调节泄压阀,以保证前室正压为设定值。


      安装方法:

      (1)压差传感器墙上打孔固定胶粒,压力传感器挂装或使用螺丝钉固定;

      (2)压差传感器设置在前室时,测量前室与走廊压差,压差传感器长管嘴(-)接气管,气管另一端接入相应走廊,走廊岀管位置接气管座,同时螺钉固定好气管座,压差传感器短管嘴(+)不需接管,悬空;

      (3)压差传感器设置在楼梯间时,测量前窒与前室压差,压差传感器长管(-)接气管,气管另一端接入相应合用前室,合用前室出管位置接气管座,同时螺钉固定好气管座,压差传感器短管嘴(+)不需接管,悬空。

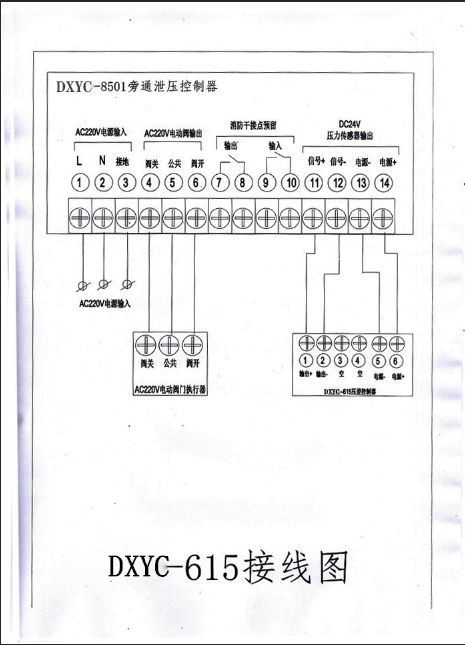

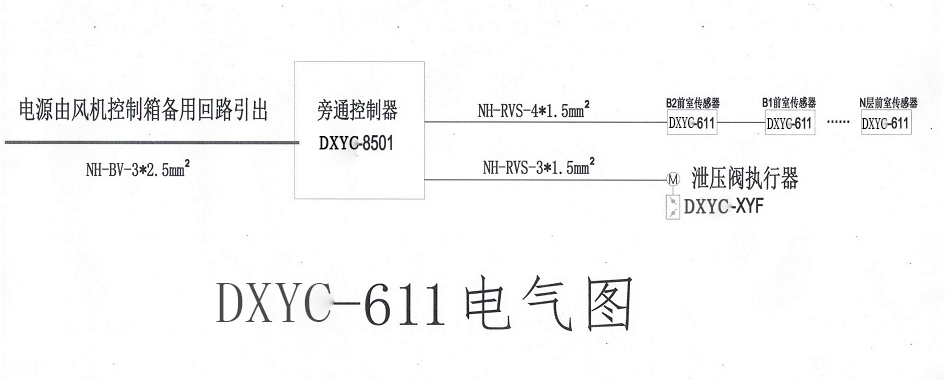

      接线图:

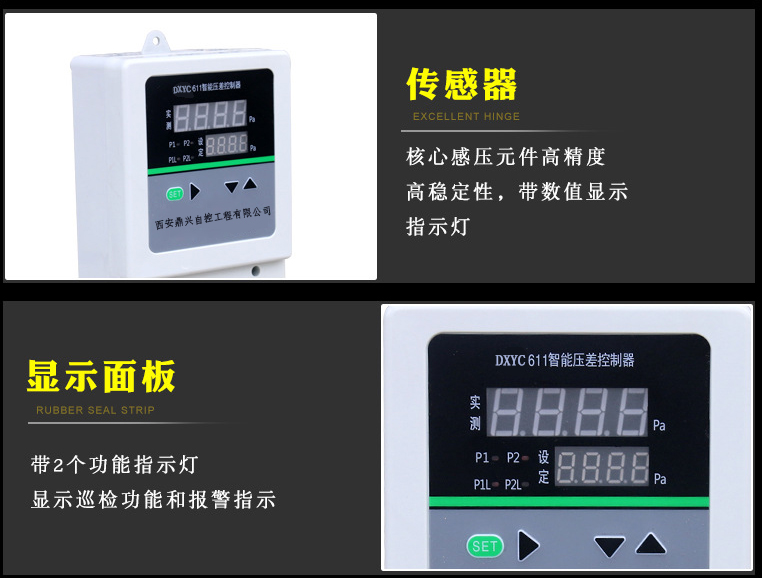

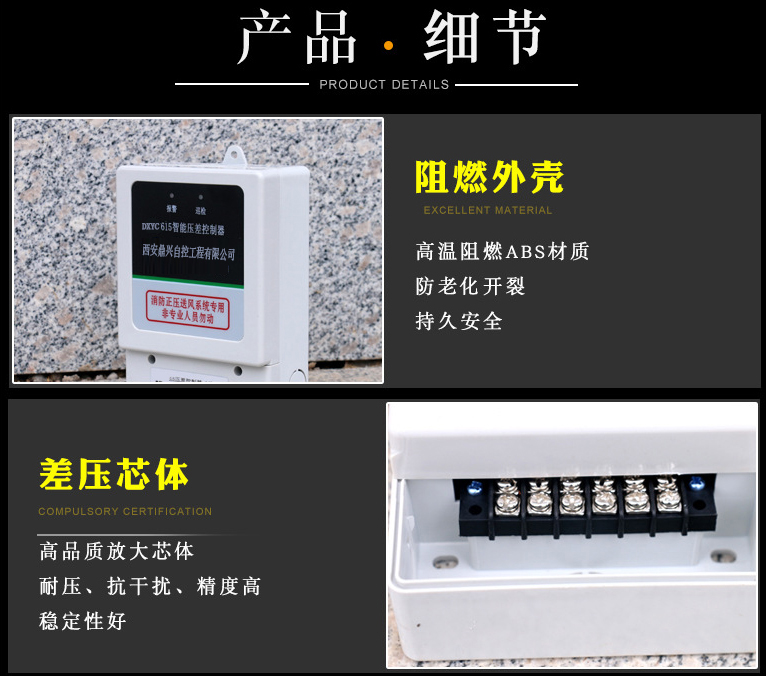

      产品特点:
      1、精密款采用进口压力测控元件,精度高、稳定可靠;
      2、采用四位显示器件,压力值、设定值直观可视;
      3、系统采用四线制,安装及接线方便。
