电动蝶阀控制器如何安装调整

返回列表来源:鼎兴 发布日期 2016-04-15 浏览:-

电动蝶阀控制器控制器如何安装调整?根据所选购电动蝶阀控制器的型号规格按图将其安装固定,后面板上的接地端子必须可靠接地。控制器和电动装置的电路图号是相同的,用电缆按相同的端子号把控制器和电动装置连接起来。

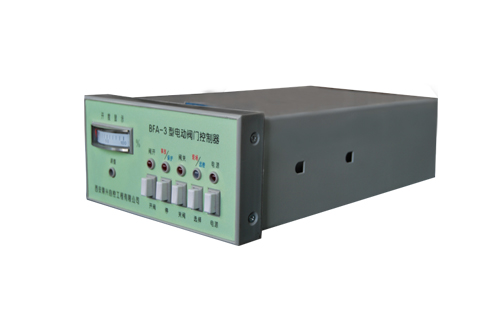

电动阀门控制器

如果用户不需要现场控制,12、13、14端子可不接。电动阀门控制器用于自控系统中时,12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。按下电源键,电源指示灯亮,现场远控开关指向远控,远控指示灯亮。

用手轮将阀门开启至50%开度处,按下开阀或关阀键,检查阀门的旋向与所按的按键是否一致,如不一致立即按停止键,切断三相电源,调换三相电源中的任意两相。

按下开阀键,当阀门全开到位时,前面板上的开阀指示灯亮;按下关阀键,当阀门全关到位时,前面板上的关阀指示灯亮;当阀门在开或关的过程中需要停止时,按停止键,阀门停止。

把4号和7号端子短接,前面板上的事故灯亮。当阀门处在全开位置时, 调前面板上的调整电位器,使开度表显示100%处。

现场远控开关指向现场,现场指示灯亮,短路12号和13号端子,阀门和开向运行,为点动状态;短路12号和14号端子,阀门向关向运行,为点动状态。后面板上的保险管:220VAC、1A。

电动蝶阀控制器控制器如何安装调试,小编为您介绍到这里,小编为您推荐电动阀门控制器厂家——西安鼎兴。
